1.2本船依据中华人民共和国海事局颁发的《钢质海洋渔船建造规范》船长大于或等于 24m 但小于或等于 90m（2019）和中华人民共和国海事局《船舶与海上设施法定检验规则》国内海洋渔船法定检验技术规则（2019）进行设计建造。
2.1 本船为全焊式钢质渔船，艉楼型，单甲板，固定螺距导管桨推进。
2.2 主尺度及船型系数：
总 长 Loa 33.65m
两柱间长 Lpp 27.60m
型 深 D 2.70 m
型 宽 B 5.80 m
设计吃水 T 2.10 m
排 水 量 DIS 210.3t
公约船长 29.43m
总吨位 126
2.3 净舱容：
鱼舱净容积 113 m3
燃油舱容积 55 m3
淡水舱容积 8 m32.4 设计航速：~8 节(MCR)
2.5 定员：14 人（14 个铺位）
2.6 续航力：本船无补给续航力 ~4000n.mile
2.7 布置概况：

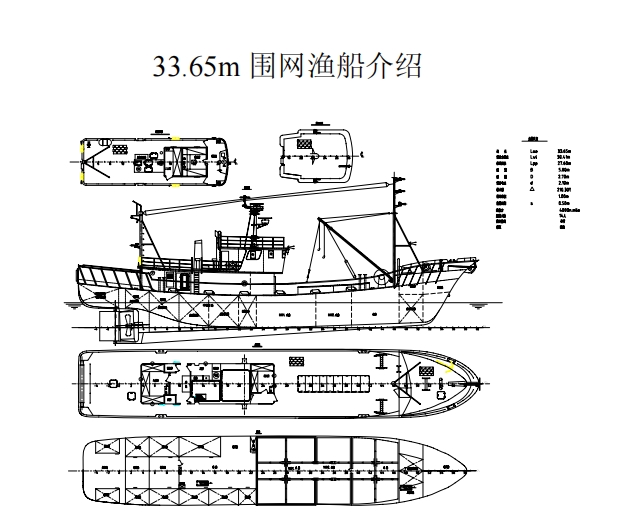

本船机舱位于尾部，舯部为 3 个鱼舱，首部升甲下设储物间，机舱往后依次设 2 个储物舱及舵机舱,机舱左右设 5 个燃油舱 1 个滑油舱及辅机舱，储物舱左右设 4 个燃油舱，舵机舱左右设 2 个燃油舱，首部储物舱下设有 1 个淡水舱。主甲板设 6 人间 1 处，4 人间 1 处, 厨房、餐厅、雨衣间及厕所各 1 处。驾驶甲板设船长室 1 处，2 人间 1处。详见总布置图。
3.1 船体结构：本船为全焊接、横骨架式结构。肋骨间距 500mm.
3.2 船体结构材料及焊接材料
3.2.1 主要结构材料：主甲板以下板材采用国产 A 级船用钢板，其余为 Q235 板,驾驶室下房间外围壁采用 5mm 厚 Q235 板压凸成型,在主甲板以上 400mm 范围内涂玻璃钢(二布三油)加强及防腐. 骨材选用 A 级船用结构钢。
3.2.2 焊接材料：按《钢质海洋渔船建造规范》船长大于或等于 24m但小于或等于 90m（2019））使用。
3.3 推进器：本船推进器选用 Ka4-55 导管定距螺旋桨，直径 2.3m 桨
叶材料为 Cu4。
3.4 钢材的预处理：6 mm 以上钢板应经双面抛丸处理（Sa2.5 级）后涂车间底漆一度。
3.5 涂装：本船外船壳采用氯化橡胶系列油漆，其它区域见油漆说明书。
3.6 栏杆、扶梯的扶手采用冷镀锌管。
3.7 锌块：牺牲阳极选用 ZAC 锌块，不锈钢螺丝固定。
3.8 舾装设备：
3.8.1 锚泊设备：本船设 260 公斤两爪锚两只，其中一只备用。艏部设锚车。
3.8.2 系泊设备：艏部设导缆钳 2 只、双柱带缆桩 1 个。设舷边双带缆桩四处。
3.8.3 渔捞设备：本船设 60KN 链式绞纲机 1 台（大连），房间两侧带稳车头。尾部设滚筒、立滚、平滑轮数处，设 15KN 起吊桅杆 1 处。主甲板首部两侧设 2 台手动钢丝车。
3.8.4 救生消防设备：按《钢质海洋渔船建造规范》船长大于或等于24m 但小于或等于 90m（2019）的要求配备。本船设 Y 型 15 人气胀式救生筏 1 只，救生圈 4 个，救生衣 16 件。水龙带箱 2 只，,9 L 泡沫灭火器 3 只，5Kg 干粉灭火器 7 个。
3.8.5 门窗、人孔盖主甲板室外围壁两侧采用风雨密移门，前壁及其他位置采用钢质风雨密门；厨房门、机舱门采用 A0 级防火门；驾驶室、船长室采用塑钢窗；驾驶室门采用不锈钢钢板包门，住室、工作室等室内门选用木质门；钢质外围壁设∮250 钢质圆窗。
3.8.6 甲板敷料主甲板、艏升高甲板、驾驶甲板及罗经甲板设 40mm 落叶松木甲板，理渔区上再设 15mm 落叶松木甲板。船员住舱、驾驶室设木地板，厨房打水泥，铺木格栅。卫生间地面贴瓷砖，房间内走廊打防滑漆。
3.8.7 厨房设备：设燃煤灶一个并配 5、6 印锅各一口。（或船东自带380V 电灶，船厂负责安装）。厨房顶设天窗。配手摇淡水泵 1 台。设380V 电饭车一台（船东自备，船厂安装）。
3.8.8 舵设备：本船设流线型平衡舵一只，配 12KN. m 液压舵机 1 台，配手动电操舵设备一套。
3.9 绝热材料：
鱼舱绝热材料采用聚氨脂现场发泡，主甲板下厚 150mm,舷侧厚150mm,底部厚 120mm,机舱前堵厚 150mm,艏舱堵厚 120mm,中间堵厚50mm+50mm.发泡完成后底部用 30mm 企口板，舷侧用 15mm 企口板，顶部用 5mm 胶合板装修。
3.10 室内家具及装修：家具为木质板式结构，规格、数量按常规配置。室内装修围壁采用 5mm 厚装修板.
3.11 房间、驾驶室绝热材料采用聚氨脂现场发泡,发泡厚度四周及顶棚 50mm 厚。
4.1 船用主柴油机 1 台
型 号 X6170ZC540-1 型 号 X6170ZC136 -1
额定功率： 397KW 铭牌功率：100KW
额定转速： 1200r/min 铭牌转速：1000 r/min 启动方式： 压缩空气启动
4.2 船用齿轮箱 1 台
型 号 HCT600 (电控 DC24V)
速 比 6.06：1
4.3 船用艉轴系（配 4 叶螺旋桨一只） 一套艉轴润滑：海水润滑。艉轴承：酚醛树脂 ,尾轴为 35＃、中间轴材质为 35＃碳钢。
4.4 柴油发电机组及轴带发电机
4.4.1 主发电机组一台
型 号：CCFJ24J-W2
额定功率： 24kW
额定转速：1500rpm
额定电压：400V，
额定频率：50KZ，
调速方式：机械调速
启动方式：电启动
柴油机型号：WP3.9CD33E1
发电机型号：MP-H-24-4
4.4.2 轴带发电机一台
额定功率：15KW
型号： T2SZSF180-15 15KW
4.5 主机冷却水泵两台（主机厂配套），淡水泵机带，海水泵皮带旁拖。
4.6 消防总用水泵一台（荣成壮发）
型 号：50-31
流 量：24m3 /h
总扬程：27m
转 速：2950 r/min
电机功率:3KW
4.7 舱底水泵一台（荣成壮发）
型 号：ZFL50-31
流 量：24m3 /h
总扬程： 27m
转 速：2950 r/min
4.8 电动空压机组 1 台
型 号 CZF-20.4/3-C
排 量 20.4 m3 /h
压 力 3.0Mpa
电 机 AC380V，50HZ，5.5KW
4.9 燃油输送泵组 1 台（荣成壮发）
型号：KCB3.3/3.3
流量：3.3 m3 /h
电机功率：1.5KW
4.10 机舱轴流通风机 2 台
型 号 CZ-40A
电机功率：1.5KW 4.11 电动液压舵机 1 台
两台油泵组：一台电动油泵组；一台主机带油泵组；手动电动
磁阀操舵
型 号 ZYD90-12
4.12 SC-25 型燃油手摇泵、滑油手摇泵各 1 台,厨房设手摇泵一台。
4.13 油管为无缝钢管，海淡水管采用热镀锌无缝钢管。穿渔舱淡水管为铝塑管。日用油柜一个，设有流向两侧柴油燃油柜的回油管，船东要求设阀门（规范不允许）。外露空气管、注入管、落水管、消防管及坚固螺栓用不锈钢（304）。主机空气滤器接管用相应 P E 管。
5 电气设备
5.1 电制:船配电系统电力系统为三相三线系统, 正常照明为中性点绝缘的三相四线系统,AC220V .低压系统与低压照明为直流双线绝缘系统, DC24V。
5.2 配电设备:主配电板一台,充放电板一台,照明分电箱两块,岸电箱一台, 驾驶室设组合式驾控台一部（包括组合式控制板并配单手柄机驾合一,传令钟发讯器,舵机操舵台及各类设备控制箱等).
5.3 通讯报警设备: 指挥电话系统一套(3 台). 扩音机(50W)一套.电铃(5 只)报警一套. 水位报警器(SYJ1-3)一套. 传令钟一套.
5.4 灯具:外走道,机舱,及贮物间设 CCD1-2A 灯具.工作甲板设投光灯 8 只.室内居住舱室设普通吸顶灯.航行灯信号灯按规范配.
5.5 无线电通讯导航设备 (船东自备) 5.5.1 单边带 1 台
型号: IC-M710(带 DSC)
电源: AC220V,DC24V(二路供电)
5.5.2 雷达 2 部
型号: FR1830
电源电压: DC24V
5.5.3 渔探仪(设两只换能器) 1 套
型号: FCV-668
电源电压: DC24v
5.5.4 卫导 1 台
型号: GPS-230
电源电压: DC24V
5.5.5 无线电示位标 1 部
型号: NCR406
5.5.6 甚高频电话 1 部
型号: IC-M59
5.5.7 雷达应答器 2 台
型号: TR9
5.5.8 自动识别系统 1 台
5.5.9 双向甚高频无线电话 3 台
5.5.10 气象接收机 1 台
5.5.11 对讲机 1 台 5.5.12 航行告警接收机 1 台
5.6 电缆型号选用 CEF 型电缆.
